Подключение коммерческого здания к водопроводу
Подключение к водопроводу – это трубопровод, соединяющий распределительную сеть системы водоснабжения общего пользования (городская система водоснабжения) с внутренней системой водоснабжения. Это отдельная система водоснабжения, образованная участком трубопровода с ответвлением от общей системы водопровода к счетчику воды и, если водомер не установлен, то к основному клапану внутренней системы водоснабжения.
Как правило, на одного водопользователя устанавливается одно подключение к воде, исключения разрешаются оператором водоснабжения. Маршрут подключения должен быть как можно короче и должен быть перпендикулярен присоединяемому объекту. Систему водоснабжения для отдельно стоящего здания следует прокладывать на незамерзающей глубине, определяемой в соответствии с местными условиями. Соединительная труба проектируется с минимальным уклоном и должна подниматься в сторону внутреннего водопровода.
Зона защиты определяется над трассой подключения. Эта защитная зона не должна быть построена на постоянной основе, и любые строительные работы в этой зоне могут осуществляться только с согласия оператора водоснабжения. Трассу водопровода необходимо согласовать с другими сетями технического оборудования, в том числе с домовыми подключениями, если коммерческое помещение находится в общем здании.
Внутренняя система водообеспечения коммерческих помещений
Внутренняя система водообеспечения распределяет воду на индивидуальную водосточную арматуру и технологическое оборудование в здании. Внутренняя система водопровода – это все водопроводные трубы, идущие от главного водяного клапана за счетчиком воды до самого дальнего выходного патрубка на объекте установки.
Внутреннее водоснабжение также включает в себя всю арматуру и другое оборудование, используемое для безопасной и надежной работы всей распределительной системы. Самый распространенный случай внутреннего водопровода – это единая система водоснабжения, распределяющая питьевую воду по всем точкам потребления в здании. Реже встречается раздельное водоснабжение, при котором питьевая и не питьевая вода распределяются отдельно.
Оборудование и материалы для внутренней системы водопровода
Трубы и арматура, используемые в распределении внутреннего водоснабжения, должны соответствовать требованиям гигиенической безопасности, коррозионной стойкости, достаточного срока службы, устойчивости к рабочим избыточным давлениям и внешним нагрузкам. Все компоненты труб изготавливаются разных размеров и для разного номинального давления.
Измерение расхода воды
Из-за выставления счета за забранную воду счетчик воды должен быть установлен на каждом подключении. Его тип и размер определяет оператор коммунальной сети водоснабжения, при этом он устанавливается в подготовленный комплект водомеров и обеспечивает его ремонт. Узел счетчика воды представляет собой набор оборудования в непосредственной близости от счетчика воды, который помимо измерения объема потока воды (счетчик воды) может выполнять другие функции, такие как перекрытие потока воды, предотвращение обратного потока воды, слива воды из разводки и т.д.
Расположение счетчиков воды
По техническому стандарту узел счетчика воды размещается либо в здании, либо в шахте вне здания. Расположение в здании – для отдельно стоящего коммерческого здания обычно в подвале. Всегда в сухом и проветриваемом месте, защищенном от замерзания. В неподвальных зданиях предпочтительнее размещение в неглубокой шахте (например, под коридором), либо счетчик воды можно разместить в шкафу или нише в стене коридора.
Расположение вне здания – делается, если счетчик воды нельзя разместить в здании. В этих случаях устанавливаются шахты водомеров, которые располагаются на участке рядом с подключенным домом, прямо на границе участка. Размеры шахты водомера определяются в соответствии с размером узла водомера. Счетчик воды должен быть защищен от попадания грязи, грунтовых и поверхностных вод и должен быть доступен.
Техническая проверка системы водоснабжения
После установки индивидуальной системы водоснабжения необходимо проверить и протестировать внутренний водопровод. Обычно мы тестируем систему водоснабжения в целом, только для более крупных распределительных систем мы тестируем ее по частям. Испытание состоит из двух основных частей – технического осмотра и испытание давлением.
Технический осмотр – проводится перед испытанием под давлением. Он заключается в визуальном осмотре всей системы подачи воды. При осмотре выясняется, герметичны ли стыки, нет ли механических повреждений трубопроводов, правильно ли они закреплены, выполнены в соответствии с конструкцией, стандартами и гигиеническими нормами. Обнаруженные неисправности устраняются до начала испытания под давлением.
Испытание давлением – выполняется после технического осмотра и промывки трубопровода на видимой части распределительной системы водопровода. Испытание проводится при испытательном давлении, в 1,5 раза превышающем рабочее давление. В случае отрицательного результата теста необходимо найти и устранить дефект, а затем тест повторяется.
Тест обязательно проводится уполномоченным сотрудником компании, осуществившей монтаж системы обеспечения подачи воды. Тест должен быть записан с информацией о ходе и результате теста. Запись прилагается к общей документации коммерческого помещения.
Противопожарная система водоснабжения
Это специальная разводка подачи воды для пожаротушения. Важность противопожарного водоснабжения заключается в максимально возможном снижении рисков возникновения и распространения пожара. Кроме того, в создании возможности эффективного и действенного вмешательства в местах, где уже произошел пожар. Если пожарный водопровод расположен на поверхности, он должен быть четко обозначен красным цветом.
Для эффективного тушения пожара необходимо иметь достаточное количество источников противопожарной воды. Эти источники должны быть в состоянии обеспечить необходимое количество воды для тушения пожара. Устройство распределения противопожарной воды может быть спроектировано вместе с питьевой или хозяйственной водой или отдельно.
Для некоторых коммерческих зданий используется специальный резервуар с водой для пожарной безопасности. Противопожарный резервуар сделан по типовой схеме противопожарного водопровода. Он постоянно подключен к системе подачи воды, а заборник воды постоянно затоплен.
К этому резервуару должна быть возможность подключения внешнего источника (например, пожарного рукава или внешнего гидранта). Место должно быть хорошо обозначено и к нему должен быть обеспечен постоянный доступ мобильного противопожарного оборудования.
По всем вопросам проектирования, монтажа и обслуживания систем водоснабжения офисных и иных коммерческих помещений и зданий обращайтесь к специалистам компании Бэдрок. Звоните нам +7 (965) 185-10-15 или напишите на почту project@bedrock.ru. Или заполните форму, и мы сами с вами свяжемся.

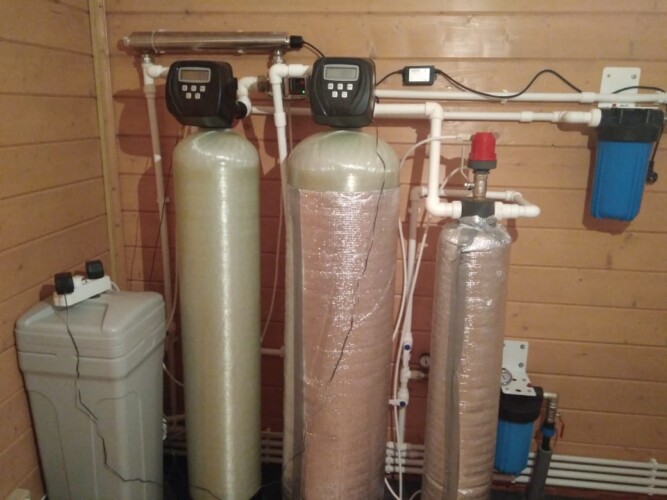

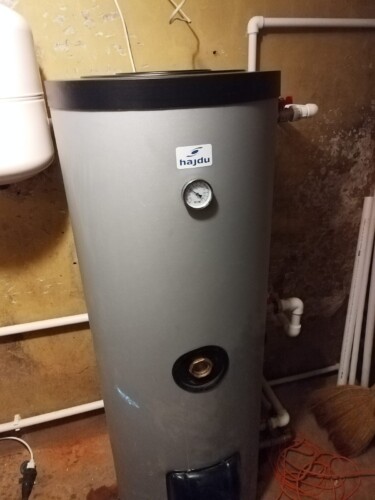

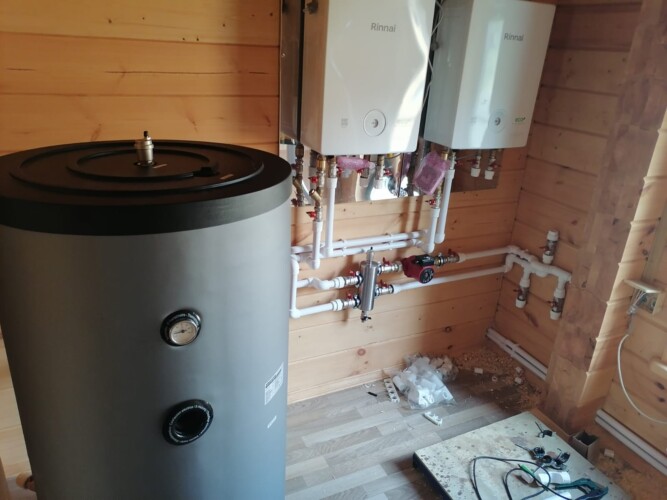

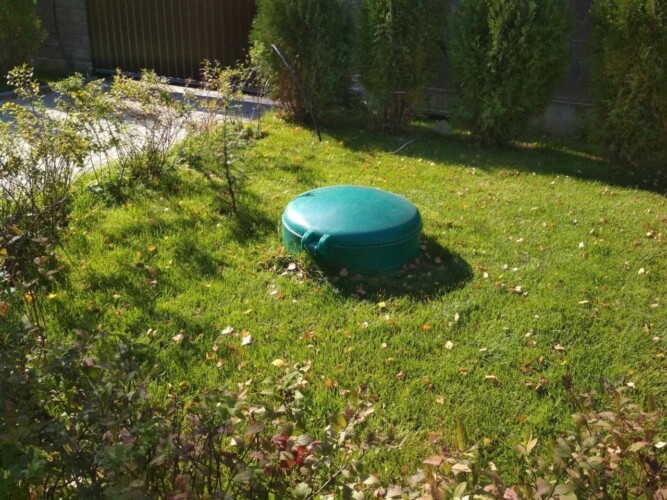

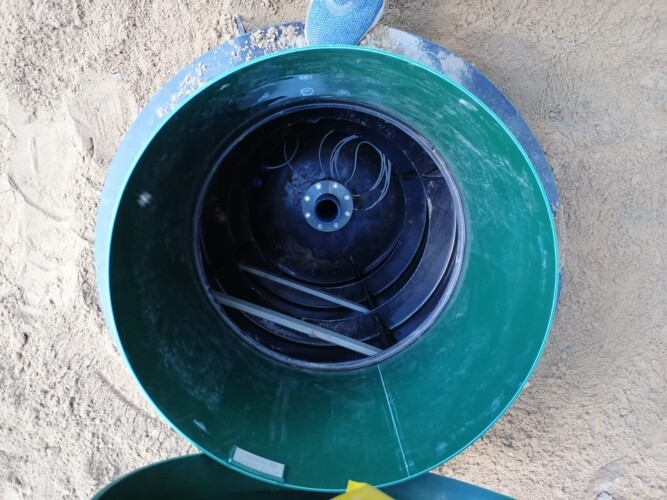

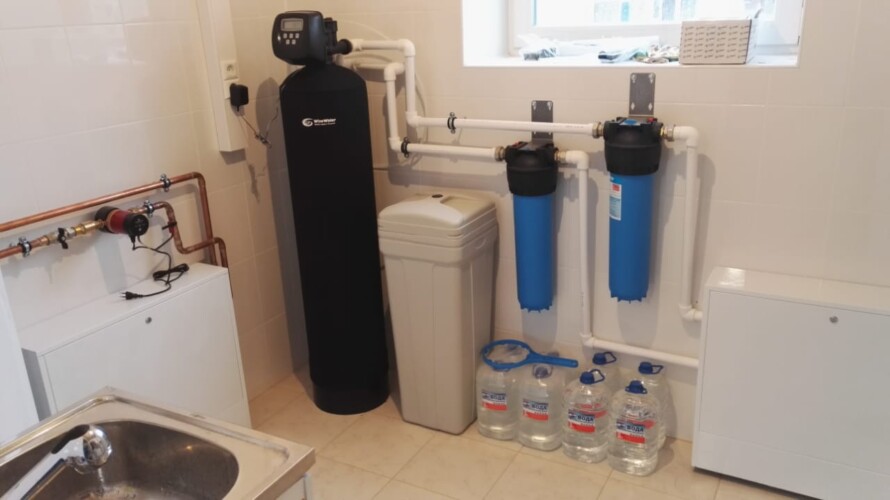

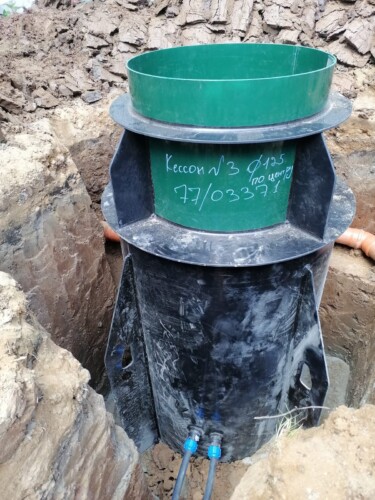

ВЗГЛЯНИТЕ НА ФОТОГРАФИИ НАШИХ ПРОЕКТОВ
